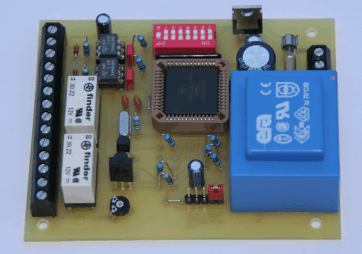

Intelligente Türklingel

Wie von Zauberhand öffnet sich die Tür, wenn an der normalen Türklingel der richtige Code getippt / geklingelt wird. An meiner Wechselsprechanlage wurde das Klingeln mit einem Tonzeichen an einem Lautsprecher erzeugt. Die Baugruppe wertet diesen Ton aus und kann bei eine bestimmten Klingelfolge Schaltfunktionen ermöglichen.

kann mit jeder vorhandenen Türklingel verbunden werden
wird eine bestimmte Folge geklingelt, können Schaltfunktionen ausgelöst werden, die Klingel bleibt hierbei aber stumm
jede andere Betätigung des Klingelknopfes lässt die Türklingel läuten
die Klingelfolge wird über DIP-Schalter festgelegt und kann jederzeit geändert werden
Anwendung 1: die richtige Klingelfolge betätigt den Türöffner
Anwendung 2: die richtige Klingelfolge schaltet eine Alarmanlage ein und aus
die vorhandene Türklingel kann weiter benutzt werden oder man hört die Tonfolge aus dem eingebauten Lautsprecher
die Software ist im MC68HC11E1 Controller programmiert und kann im Board mit der seriellen Schnittstelle aktualisiert werden
download Schaltung
download Layout
download Bestückung
