20.04.2025

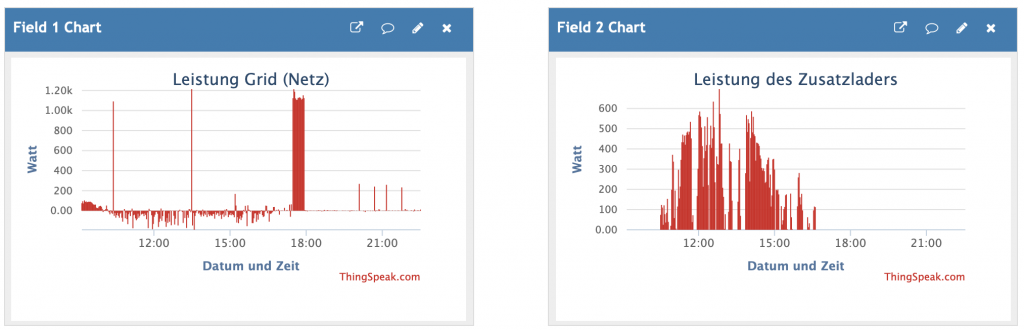

Die Software ist nun auch fertig und funktioniert hervorragend. In den letzten Tagen gab es neben dicken Wolken auch viel Sonne. Mit dem PV Überschuss habe ich die Akkus viel schneller voll bekommen. Im Diagramm weiter unten ist auf der linken Seite der Netzbezug zu sehen. Der große Bezug kurz vor 12 Uhr hatte etwas mit der Zubereitung des Mittagessens zu tun. In der gesamten Zeit kam es zu kaum einer Einspeisung des PV Überschusses. Eingestellt war, dass ab 30 Watt Überschuss der Zusatzlader die Akkus laden soll. Im rechten Diagramm ist der gleiche Zeitabschnitt zu sehen. Hier wird aber die Ladeleistung dargestellt. Bei jeder Wolke wurde der geänderte PV Überschuss nachgeregelt und so die Ladeleistung dynamisch angepasst.

Funktion der Displayanzeige

• große Wertedarstellung für Laderleistung und Laderprozente (abwechselnd)
• kleine Zeile aktuelle Leistung Netz (Grid – gemessen mit Shelly – Summe alle Phasen)
  negative Werte = Netzeinspeisung
  positive Werte = Netzbezug und zusätzlich aktuelle Anzeige OnOffTimer
• die Displayanzeige der OLED wechselt langsam die Position um eine Einbrennen zu verhindern

Jumperfunktionen

A – nicht benutzen (ohne jegliche Softwarefunktion)
B – im Normalbetrieb offen, wenn gesteckt werden 50% also 500Watt für eine Justage von Strom und Spannung ausgegeben
C – im Normalbetrieb gesteckt (offen = es wird keine Laderendspannung berücksichtigt)

Mode Taste

• Innerhalb von 5 Sekunden nach einem Neustart kurz gedrückt -> WLAN Accesspoint zur Konfiguration startet
• Im Betrieb gedrückt, dann werden wichtige Daten (IP Adresse, Uptime, Softwareversion, einige Einstellungen) im Display gezeigt. Wird der Modetaster länger als 30 Sekunden gedrückt, erfolgt ein Software Reset der Software.
• Um das Display zusätzlich zu schonen, wird das Display nur in der aktiven Zeit der Laders aktiviert. Mann kann aber auch das abgeschaltete Display mit einem längeren Druck auf die Modetaste für zwei Minuten aktivieren.

Hinweise

• die Software läuft nur mit einem OLED Display (später wird es mal den transparenten Betrieb ohne Anzeigedisplay geben)
• wird nach dem Neustart oder einem Reset die Mode Taste kurz gedrückt, spannt sich ein WLAN Netz mit Namen „CH-Controller“ auf. Das Passwort lautet 12345678
• nun kann mit einem Safari oder EDGE Browser die Konfiguration des Zusatzladers vornehmen (IP 192.168.4.1)
• nach „#“ und der zweistelligen Funktionsnummer folgt ohne Leerzeichen die Eingabe des Wertes, mit „Save an Check“ werden die Daten in den Controller geschrieben
• die Settings kann man mit einem Neustart oder der Eingabe von #98 verlassen
• momentan kann man über „Shelly-3EM_Type“ nur einen normalen Shelly 3EM mit der 1 auswählen
• soll Mqtt nicht verwendet werden, dann einfach eine 0 bei Mqtt-SendIntervall eintragen (alle anderen Mqtt Werte werden dann ignoriert)
• bei einem kostenfreien Thingspeak Account nicht öfters als 60 Sekunden senden
• die Shelly IP Adresse immer mit vier Trippeln eingeben (Beispiel #30192.168.020.099  )
• ein guter Wert für #34 ist #3420 (alle 20 Sekunden den Shelly auslesen) hier eine 0 mach keinen Sinn !!!
• für #40 empfehle ich #40-20  (also bei mehr als 20 Watt Netzeinspeisung, soll sich der Lader einschalten)
• für #41 empfehle ich #41-30  (die Netzeinspeisung soll auf 30 Watt geregelt werden)
• für #42 empfehle ich #4260  (wird 60 Sekunden lang weniger als 20 Watt ins Netz gespeist, schaltet sich der Lader aus, es werden auch 60 Sekunden gewartet, bis er nach mehr als 20 Watt Netzeinspeisung wieder eingeschaltet wird.

Funktionsablauf

• keine Netzeinspeisung vorhanden -> Lader und Display ist aus
• Netzeinspeisung ist größer als 20W – Lader und Display schaltet sich nach 60 Sekunden ein
• nun versucht der Lader durch Leistungsanpassung die Netzeinspeisung auf 30 Watt zu begrenzen (im Display ist die aktuelle Leistung und die Prozentanzeige der Laderleistung zu sehen)
• alle 20 Sekunden wird der Shelly ausgelesen
• Netzeinspeisung sinkt wieder auf unter 20 Watt -> dann würde der Lader sich nach spätestens 60 Sekunden abschalten (das Display geht dann auch wieder aus)

LED Blinken am Wemos D1

einmal = Shelly ist erreichbar und liefert Werte
zweimal = Shelly ist nicht erreichbar
dreimal = WLAN ist offline (Neustart nach 5 Minuten)

Wenn mir jemand seine Shelly 3EM PRO zusendet, dann kann ich diesen auch der Software hinzufügen. Den Shelly sende ich natürlich wieder zurück.

Justage Spannung

1. beide Leitungen zum Akku trennen
2. Jumper C und B stecken -> Lader schaltet ein
3. mit Spannungsregler die gewünschte Ladeendspannung z.B. für LiFePo4 Akku 8 * 3,65Volt =  29,2 Volt einstellen (Messung direkt an der Schraubklemme des Akkus)

Justage Strom

1. Stromregler ganz nach links drehen (entgegen dem Uhrzeigersinn = kleiner Strom)
2. Akku abklemmen und Strommesser in eine der Leitungen schalten
3. nur Jumper B stecken -> Lader schaltet ein
4. Strom beobachten und langsam den Stromregler nach rechts (Uhrzeigersinn) drehen. Strom hier auf 10A stellen.
5. Jumper B entfernen, C wieder stecken

Download Software V1.00.00 als ZIP bin File – 309 KByte
